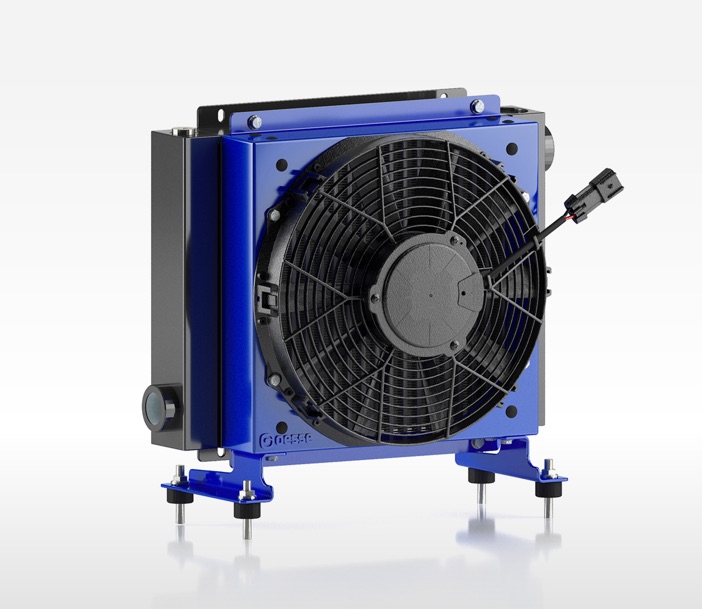

Serie HY

Scambiatori elettroventilati per raffreddamento olio; alimentazione AC, DC, motore elettrico e predisposizione per motore idraulico

La nuova serie HY garantisce massima flessibilità di installazione per l’utente e una maggiore compattezza.
Una gamma più estesa che permette una corretta selezione in base alle diverse esigenze di applicazione, anche grazie a una vasta gamma di accessori.



Caratteristiche generali:

  • elettroventilatori aspiranti
  • pressione statica massima 24 bar
  • pressione di prova 16 bar
  • temperatura massima di lavoro 120° (superiore su richiesta).
La versione standard della serie HY prevede un circuito a un passaggio e una ventola aspirante, sono disponibili altre versioni a richiesta.

serie-hy

Schede prodotto

Seleziona il tipo di motorizzazione:

  • AC
  • DC
  • Motore Idraulico
  • Motore Elettrico
AC | 01A Monofase 230V - 03A Trifase 230-400V
MODELLOPORTATA [l/min]POTENZA DI SCAMBIO [kW]
 MinMaxMinMax
Serie 100[anteprima]
HY005.1-01A2,5251,22,1
HY010.1-01A105022,9
HY010.1-03A105022,9
HY016.1-01A10902,95
HY016.1-03A10902,95
HY018.1-01A201404,76,4
HY018.1-03A201404,76,4
HY024.1-01A201406,710,5
HY024.1-03A201406,710,5
HY038.1-01A201408,815,9
HY038.1-03A201408,815,9
HY057.1-01A2016010,920,3
HY057.1-03A2016010,920,3
HY090.1-01A3019015,928
HY090.1-03A3019015,928

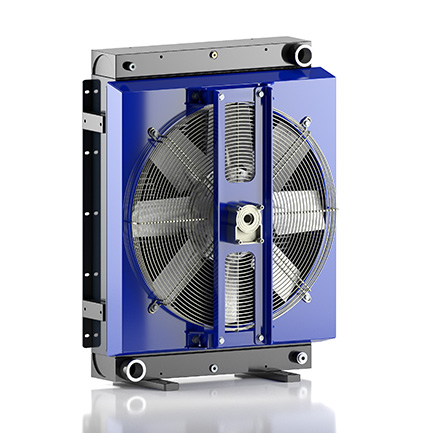

Serie 200[anteprima]
HY210.1-03A3514012,918,5
HY215.1-03A3514014,119,5
HY220.1-03A4016018,927
HY225.1-03A4518027,443,7
HY230.1-03A5522034,354,5
HY232.1-03A7028039,156,2
HY235.1-03A702804055,2
ΔT in oil/T amb= 40°K
DC | 02A 12V - 04A 24V
MODELLOPORTATA [l/min]POTENZA DI SCAMBIO [kW]
 MinMaxMinMax
Serie 100
HY005.1-02A2,5251,22,1
HY005.1-04A2,5251,22,2
HY010.1-02A10502,23,1
HY010.1-04A10502,13,1
HY016.1-02A10902,74,5
HY016.1-04A10902,74,5
HY018.1-02A201404,97,1
HY018.1-04A2014057,3
HY024.1-02A201406,610,1
HY024.1-04A201406,610,2
HY038.1-02A201408,314,5
HY038.1-04A201408,414,6
HY057.1-02A2016011,120,8
HY057.1-04A2016010,920,3
HY090.1-02A3019014,624,5
HY090.1-04A3019014,724,9
Serie 200
HY210.1-02A3514013,219,3
HY210.1-04A351401318,9
HY215.1-02A3514014,720,8
HY215.1-04A3514014,420,2
HY220.1-02A4016018,225,2
HY220.1-04A4016017,924,6
HY225.1-02A4518023,834,7
HY225.1-04A4518024,436,4
ΔT in oil/T amb= 40°K
Predisposizione motore idraulico | 05A GR2 - 06A GR3
MODELLOPORTATA [l/min]POTENZA DI SCAMBIO [kW]
 MinMaxMinMax
Serie 100
HY024.1-05A2014068,7
HY038.1-05A201407,511,5
HY057.1-05A201601120,6
HY090.1-05A3019016,429,3
Serie 200
HY210.1-05A351401319
HY215.1-05A3514014,420,1
HY220.1-05A4016020,231
HY225.1-05A451802538,4
HY230.1-05A5522032,650,5
HY230.1-06A5522032,650,5
HY232.1-05A7028038,554,5
HY232.1-06A7028038,554,5
HY235.1-05A7028039,954,8
HY235.1-06A7028039,954,8
ΔT in oil/T amb= 40°K
Motore elettrico | 07A B14
MODELLOPORTATA [l/min]POTENZA DI SCAMBIO [kW]
 MinMaxMinMax
Serie 100
HY024.1-07A201405,77,9
HY038.1-07A201407,210,7
HY057.1-07A2016010,719,6
HY090.1-07A3019015,927,9
Serie 200
HY210.1-07A3514012,718
HY215.1-07A351401418,9
HY220.1-07A4016019,829,7
HY225.1-07A4518024,536,6
HY230.1-07A5522031,548,1
HY232.1-07A7028040,259,6
HY235.1-07A7028041,860
ΔT in oil/T amb= 40°K
